جک بازوی یال yaal

جک یال

بازوی قفل شونده مقاوم در برابر فشارمخالف بدون نیازبه قفل برقی

مطمئن ،ایمن، زیبا و مناسب برای ترددهای بالا

دارای24ماه گارانتی و ۱۰ سال خدمات پس از فروش

جک پارکینگی یال

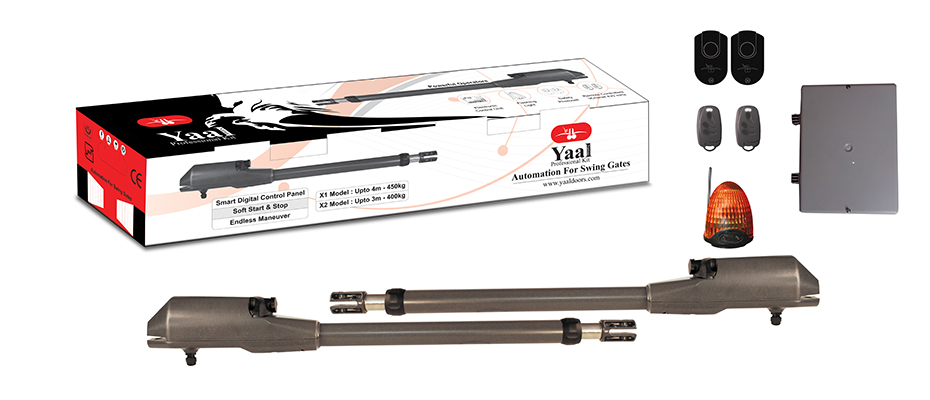

جک درب اتوماتیک یال مدل X1 و X2



  • مناسب برای درب های دولنگه با حداکثر طول هر لنگه 4 متر و وزن هر لنگه 400 کیلوگرم در مدل X1
  • مناسب برای درب های دولنگه با حداکثر طول هر لنگه 3 متر و وزن هر لنگه 350 کیلوگرم در مدل X2
  • بازوی قفل شونده مقاوم در برابر فشار مخالف بدون نیاز به قفل برقی
  • مطمئن ، ایمن ، زیبا و مناسب برای تردد های بالا
  • استفاده از دو سرعت اولیه و ثانویه در هنگام باز و بسته شدن
  • مجهز به سیستم خلاص کن دستی در مواقع قطع برق
  • ساختار آلومینیومی با رنگ پلی استر
  • بازوی محرکه دائم کار




جهت خرید جک پارکینگی یال و دریافت قیمت درب اتوماتیک یال ، قیمت جک یال ، قیمت جک بازویی یال ، قیمت جک درب yaal ، لیست قیمت جک برقی یال ، جک درب یال ، قیمت جک درب پارکینگ یال ، قیمت درب کنترلی یال ، قیمت انواع جک یال ، قیمت درب بازکن یال ، لیست قیمت جک بازویی یال ، قیمت جک یال مدل x1 و x2  با کارشناسان ما در partdoors تماس حاصل فرمایید .


راهنمای نصب جک یال ، آموزش نصب جک یال ، کاتالوگ فارسی نصب جک یال ، راهنمای نصب جک yaal ، نصب جک برقی یال ، دفترچه نصب جک یال ، کاتالوگ نصب جک یال ، دفترچه راهنمای جک یال ، طریقه نصب جک یال مدل x1 و x2 ، کاتالوگ جک yaal


Yaal  x1 & x2 Installation

راهنمای نصب جک یال مدل x1 و x2 شرکتpartdoos

نصب جک یال :

بعد از پیدا کردن محل دقیق نصب بازو های جک یال ، ابتدا 2 عدد صفحه پلیت به قطر 5 میلیمتر و اندازه 20*10 را با 4 عدد مهره و رول بولت مناسب نصب و محکم کنید  ( ترجیحا به جای مهره و رول بولت از جوشکاری استفاده می شود ) .

محل قرار گیری پایه های عقب جک یال باید طبق اندازه های شکل 1 و 2 باشد . پس از انجام محاسبات ، پایه ها را به صورت کاملا صاف و تراز شده روی صفحه پلیت ها جوش دهید .

در مرحله بعد شما باید کورس جک را تا انتها داخل ببرید ، سپس بازو را به وسیله پیم به براکت عقب متصل کنید . حال پایه جلوی جک را با پیم به جک وصل کنید سپس درب را تا زاویه لازم ( معمولا 90 درجه ) باز کنید .

در این مرحله باید تراز را روی جک گذاشته و پس از تراز کردن ، براکت جلو را به درب جوش دهید .

علت باز کردن درب و جوش دادن پایه های جلو در این حالت این است که بعد از نصب ، درب ها بیشتر از زاویه مورد نظر باز نشود . وقتی درب ها به صورت کامل باز شده است کورس جک ها تمام شده و درب ها از زاویه مورد نظر بیشتر باز نمی شوند .

اگر در هر شرایطی قادر به جمع کردن کورس و جوش دادن پایه های جلو در حالت باز بودن درب نبودید می توانید از استپرهای محکم بر روی زمین استفاده کنید تا درب بیش از اندازه باز نشود و به جک فشار وارد نشود .

طریقه خلاص کردن جک یال :

شما می توانید در مواقع مورد نیاز جک را از حالت اتوماتیک خارج کرده و درب را با حالت دستی باز و بسته کنید .

برای خلاص کردن جک شما باید کلید را داخل قفل کنید و بعد از چرخاندن طبق شکل بالا درپوش را به سمت بیرون بکشید ، در این حالت جک خلاص است و شما می توانید درب را با دست باز و بسته کنید .

برای برگرداندن جک به حالت اتوماتیک شما باید هر دو درب را به حالت بسته قرار دهید ، سپس درپوش را به حالت اول برگردانید و آن را قفل کنید حال کلید را بیرون بکشید و یک بار درب را به حالت اتوماتیک باز و بسته کنید .

مدار فرمان جک یال :

سیم بندی جک یال :







جدول تنظیمات جک یال :



بستن اضطراری جک یال در هنگام بروز خطای چشمی :



قطعات یدکی جک یال :
